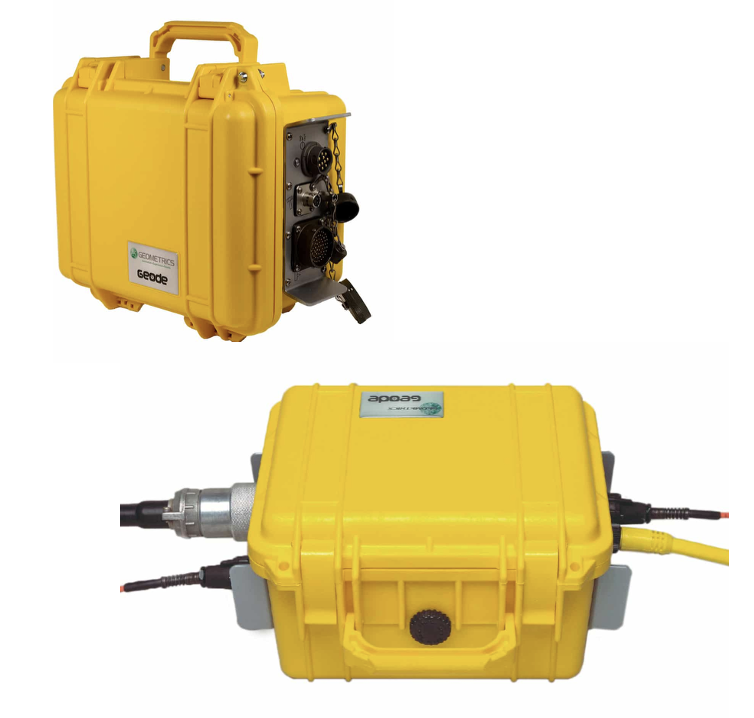

Geode Seismograph

Предлага се в конфигурации с 8, 12, 16 или 24 канала в устойчив на атмосферни условия модул, подходящ за теренна работа.
Geode може да се управлява чрез лаптоп с Windows XP/7/10 или чрез здравия теренен компютър/сейсмограф StrataVisor NZ на Geometrics.
Основният софтуер управлява един Geode, но може да бъде разширен за управление на множество Geode устройства, както и за морски проучвания, непрекъснат запис, GPS синхронизация и сейсмичен мониторинг.

Технически характеристики

• A/D преобразуване: 24-битов резултат, използва Crystal Semiconductor sigma-delta преобразуватели и собствен алгоритъм за предискретизация на Geometrics.

• Динамичен обхват: 144 dB (системен), 110 dB (моментен, измерен) при 2 ms, 24 dB.

• Изкривяване: 0.0005% при 2 ms, 1.75–208 Hz.

• Честотна лента: 1.75 Hz – 20 kHz. Опция за нискочестотен диапазон 0.6 Hz и DC.

• Подтискане на общия режим: >100 dB при ≤100 Hz, 36 dB.

• Кръстосано влияние (Crosstalk): -125 dB при 23.5 Hz, 24 dB, 2 ms.

• Ниво на шум: 0.20 µV, RFI при 2 ms, 36 dB, 1.75–208 Hz.

• Точност на синхронизация на стека: 1/32 от интервала на дискретизацията.

• Максимален входен сигнал: 2.8 V PP, 0 dB.

• Входен импеданс: 20 kΩ, 0.02 µF.

• Предусилватели: стандартна фабрична настройка 24 и 36 dB. Възможни опции: 12 и 24 dB или 0 dB.

• Филтри срещу алиасинг: -3 dB при 83% от честотата на Найкуист.

Филтри за запис и визуализация:

• Low Cut: OUT, 10, 15, 25, 35, 50, 70, 100, 140, 200, 280, 400 Hz, 24 или 48 dB/октава, Butterworth.

• Notch: 50, 60, 150, 180 Hz и OUT, с 50 dB потискане в диапазон 2% от централната честота.

• High Cut: OUT, 32, 64, 125, 250, 500 или 1000 Hz, 24 или 48 dB/октава.

• Интервал на дискретизация: 0.02 – 16.0 ms (в различни стъпки).

• Корелация: по избор (в стандартната MGOS версия) – хардуерен корелатор с висока скорост за работа с вибратори и псевдослучайни източници. Корелира 16K запис за по-малко от 1 секунда.

• Дължина на записа: стандартно 16,384 проби; опционално 65,536 проби.

• Предзаписани данни: до пълната дължина на записа.

• Закъснение: до пълната дължина на записа +100 секунди.

• Пренос на данни: стандартен Ethernet през CAT-5 кабел или многомодов оптичен кабел.

  • Разстояние между модулите: до 0.25 км (CAT-5) или до 1.5 км (оптика).

• Събитийно задействане: базирано на сеизмично събитие, зададено от потребителя.

• Непрекъснат запис (опция): GPS-синхронизиран запис без пропуски във формат SEG-2.

• Помощни канали: всеки канал може да бъде програмиран като AUX или DATA.

• Roll-along: вградено, без нужда от външен ролбокс.

• Тест на геофони: импулсен тест измерва съпротивление, чувствителност, собствена честота и затихване.

• Тестове на уреда: по избор — измерване на шум, кръстосано влияние, CMR, динамичен обхват, еднаквост на усилването и точност на тригера.

Данни и софтуер

• Формати: стандартен SEG-2, опционално SEG-D и SEG-Y.

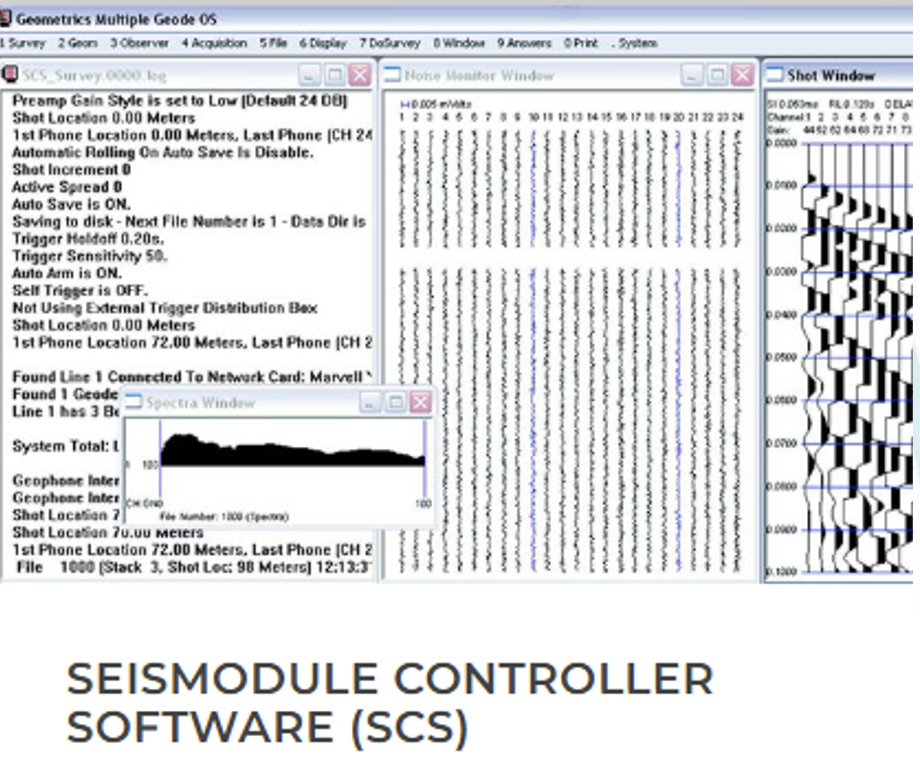

• Системен софтуер: включва функции за запис, визуализация, филтриране, графики и съхранение.

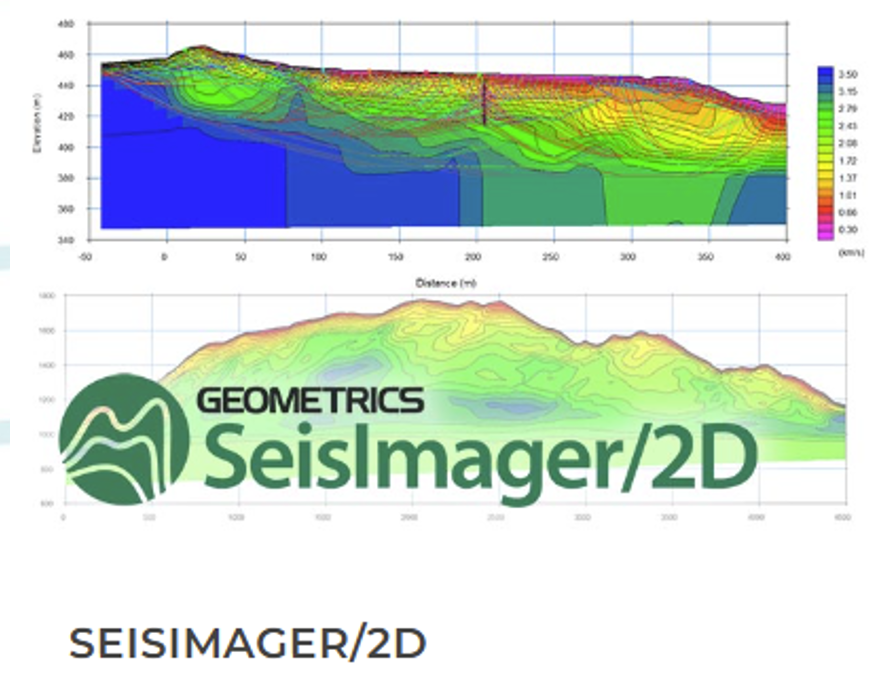

• Допълнителен софтуер: включен SeisImager/2D Lite за рефракционен анализ (OYO).

• Съхранение на данни: локално във формат SEG-2 на лаптоп или компютър.

• Плотери: съвместим с всеки принтер или плотер за Windows.

Задействане и захранване

• Тригериране: положителен/отрицателен TTL или контактно затваряне, софтуерно регулируем праг.

• Захранване: външна 12V батерия.

  • Консумация: 0.5 W/канал при запис (0.25 ms скорост).

  • Една 12 Ah батерия е достатъчна за един работен ден; в режим на изчакване консумацията спада с 70%.

Устойчивост и физически параметри

• Работна температура: от -50°C до +70°C.

• Водоустойчив и потопяем.

• Издържа падане от 1 m върху бетон (върху 6 страни и 8 ръба).

• Отговаря на стандарта MIL810E/F за вибрации.

• Размери: 25.4 × 30.5 × 17.75 cm.

• Тегло: 3.6 kg (8 lb).

• Конектор: водоустойчив Bendix 61-pin за вход на геофони.

Допълнително

• Операционна система: Windows XP/7/10.

• Гаранция: 3 години стандартна, възможност за удължена гаранция.

Транспортно тегло и размери (Shipping Weights & DIMS)
